参考详细请查看官方教程:
S300, S500, S2700, S5700, S6700 系列以太网交换机 V200R021C10 配置指南—基础配置
#执行命令sysname host-name,设置设备名称。
<HUAWEI> system-view
[HUAWEI] sysname Switch
[Switch] undo sysname //恢复主机名到缺省情况
#执行命令clock timezone,配置设备所在地区及其对应的时区。
[HUAWEI] clock timezone Beijing add 08:00:00
[HUAWEI] quit
#执行命令clock datetime设置当前时间和日期。
<HUAWEI> clock datetime 08:00:00 2024-12-01
执行命令display clock,查看系统当前日期和时钟。
<HUAWEI> display clock
2024-12-01 08:02:30+08:00
Saturday
Time Zone(Beijing) : UTC+08:00
#执行命令ip address,配置设备管理IP地址,执行命令ip route-static,配置设备缺省网关。
#对于有管理网口的设备,在管理网口下配置管理IP地址。
<HUAWEI> system-view
[HUAWEI] interface MEth 0/0/1
[HUAWEI-MEth0/0/1] ip address 10.10.10.2 255.255.255.0 //设备管理IP
[HUAWEI-MEth0/0/1] quit
[HUAWEI] ip route-static 0.0.0.0 0 10.10.10.1 //设备缺省网关
#对于没有管理网口的设备,在Vlanif接口下配置管理IP地址。
<HUAWEI> system-view
[HUAWEI] interface Vlanif 10
[HUAWEI-Vlanif10] ip address 10.10.10.2 255.255.255.0 //设备管理IP
[HUAWEI-Vlanif10] quit
[HUAWEI] ip route-static 0.0.0.0 0 10.10.10.1 //设备缺省网关
#执行命令display ip interface brief,查看接口上IP地址的简要信息。执行命令display ip routing-table,查看IP路由信息。
[HUAWEI] display ip interface brief
*down: administratively down
^down: standby
(l): loopback
(s): äÝÑÑfing
(E): E-Trunk down
The number of interface that is UP in Physical is 2
The number of interface that is DOWN in Physical is 1
The number of interface that is UP in Protocol is 2
The number of interface that is DOWN in Protocol is 1
Interface IP Address/Mask Physical Protocol
NULL0 unassigned up up(s)
Vlanif10 10.10.10.2/24 up up
[HUAWEI] display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 5 Routes : 5
Destination/Mask Proto Pre Cost Flags NextHop Interface
0.0.0.0/0 Static 60 0 RD 10.10.10.1 Vlanif10
10.0.0.0/8 Direct 0 0 D 10.0.0.1 InLoopBack0
10.0.0.1/32 Direct 0 0 D 10.0.0.1 InLoopBack0
10.10.10.0/24 Direct 0 0 D 10.10.10.2 Vlanif10
10.10.10.2/32 Direct 0 0 D 10.0.0.1 Vlanif10
● display current-configuration,查看系统配置。
● display interface brief,查看接口摘要信息。
● display clock,查看系统当前日期和时钟。
● display ip interface brief,查看接口上IP地址的简要信息。
● display ip routing-table,查看系统路由信息。
● display user-interface,查看用户界面的物理属性和配置。
● display local-user,查看本地用户列表。
● display ssh user-information,在SSH服务器端查看SSH用户信息。
● display ssh server status,查看SSH服务器的全局配置信息。
● display ssh server session,查看与SSH客户端连接的会话信息。
#保存配置(默认vrpcfg.zip)
<HUAWEI> save
#保持当前所有配置到指定文件
<HUAWEI> save filename.zip (或者filename.cfg)
#查看文件目录
<HUAWEI> dir
#清空配置恢复出厂设置
<HUAWEI> reset saved-configuration
#配置VTY用户界面的支持协议类型、认证方式和用户级别。
[HUAWEI] user-interface vty 0 4 //进入VTY界面
[HUAWEI-ui-vty0-4] authentication-mode aaa //配置VTY用户界面认证方式为AAA认证
[HUAWEI-ui-vty0-4] protocol inbound ssh //配置VTY用户界面支持的协议为SSH
[HUAWEI-ui-vty0-4] user privilege level 15 //配置VTY用户界面的级别为15
[HUAWEI-ui-vty0-4] quit
#开启STelnet服务器功能并创建SSH用户。
[HUAWEI] stelnet server enable //使能设备的STelnet服务器功能
[HUAWEI] ssh user admin123 //创建SSH用户admin123
[HUAWEI] ssh user admin123 service-type stelnet //配置SSH用户的服务方式为STelnet
#配置SSH用户认证方式为Password(在aaa下创建ssh同名user,并设置密码)
[HUAWEI] ssh user admin123 authentication-type password //配置SSH用户认证方式为password
[HUAWEI] aaa
[HUAWEI-aaa] local-user admin123 password cipher abcd@123 //设置密码
[HUAWEI-aaa] local-user admin123 privilege level 15
[HUAWEI-aaa] local-user admin123 service-type ssh
[HUAWEI-aaa] quit
#保存配置
<HUAWEI> save

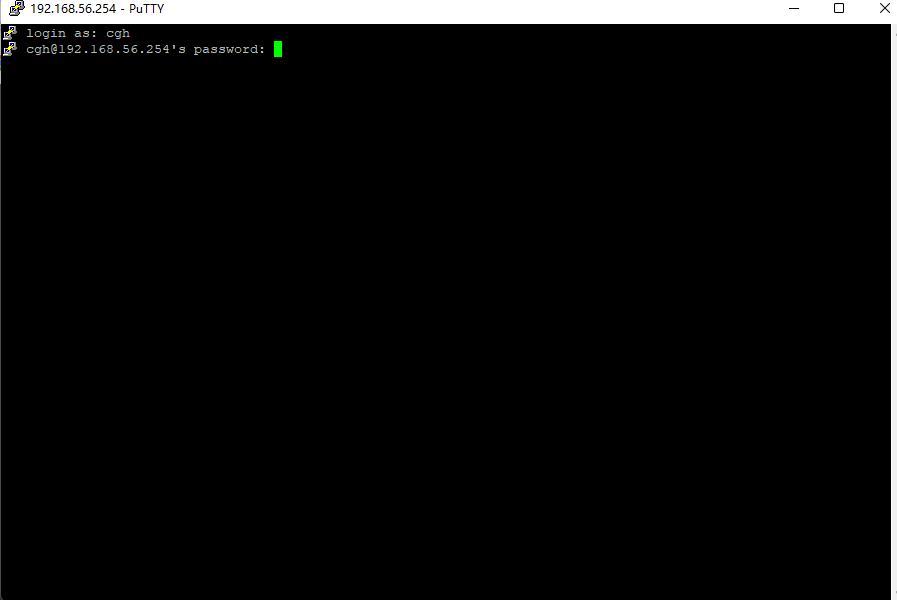

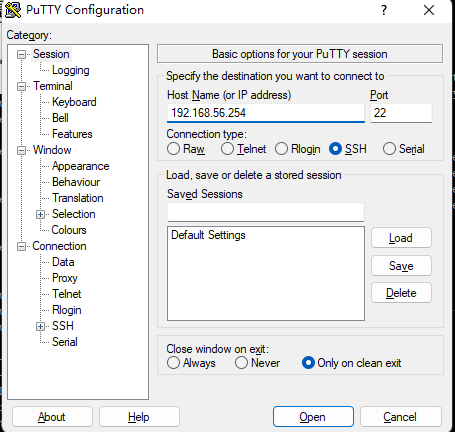

连接测试

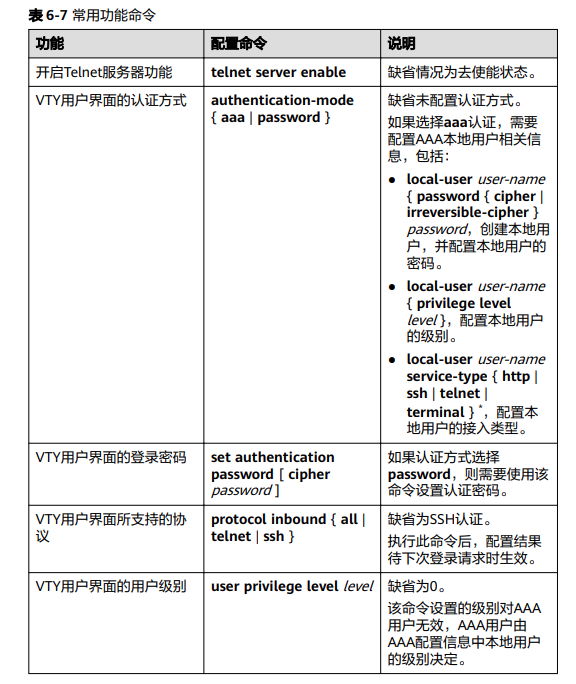

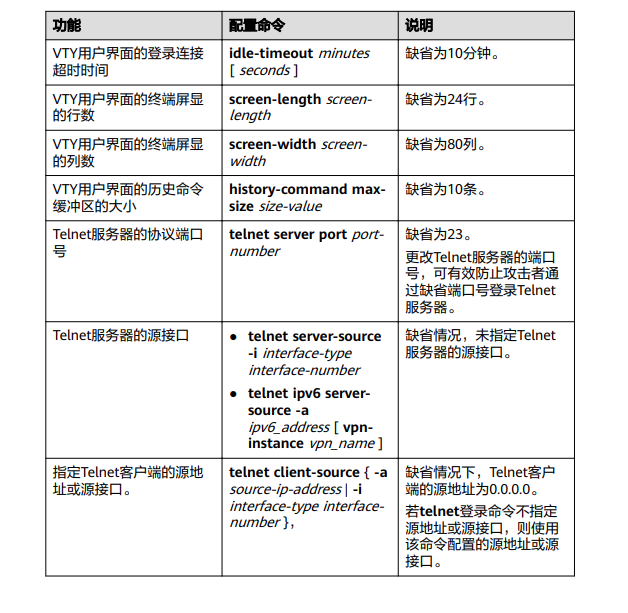

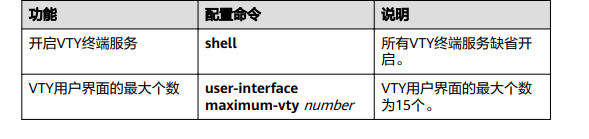

可以设置其他参数(可以参考下面表格参数),比如设置最大用户连接数为10
[HUAWEI]user-interface maximum-vty 10
#保持配置(不指定文件,默认保存为vrpcfg.zip)
<HUAWEI> save
#将当前配置保持到指定文件
<HUAWEI> save 20240326cfg.zip
#比较配置文件(可以指定文件,比较当前的配置(包含离线配置)与下次启动的配置文件或者指定的配置文件的内容是否一致)
<HUAWEI>compare configuration
#查看文件目录
<HUAWEI>dir
Directory of flash:/
Idx Attr Size(Byte) Date Time FileName
0 drw- - Aug 06 2015 21:26:42 src
1 drw- - Mar 26 2024 13:19:24 compatible
2 drw- - Mar 26 2024 15:35:36 cfgbak
3 -rw- 120 Mar 26 2024 15:46:27 vrpcfg.zip
4 drw- - Mar 27 2024 00:00:54 resetinfo
5 -rw- 629 Mar 26 2024 15:42:10 20240326cfg.zip
32,004 KB total (31,944 KB free)
#查看系统当前启动的、和下一次启动的配置文件
<HUAWEI>display startup
MainBoard:
Configured startup system software: NULL
Startup system software: NULL
Next startup system software: NULL
Startup saved-configuration file: flash:/vrpcfg.zip #当前启动的配置文件
Next startup saved-configuration file: flash:/vrpcfg.zip #下一次启动的配置文件
Startup paf file: NULL
Next startup paf file: NULL
Startup license file: NULL
Next startup license file: NULL
Startup patch package: NULL
Next startup patch package: NULL
#指定下一次启动的配置文件
<HUAWEI>startup saved-configuration 20240326cfg.zip
<HUAWEI>display startup
MainBoard:
Configured startup system software: NULL
Startup system software: NULL
Next startup system software: NULL
Startup saved-configuration file: flash:/vrpcfg.zip #当前启动的配置文件
Next startup saved-configuration file: flash:/20240326cfg.zip #下一次启动的配置文件
Startup paf file: NULL
Next startup paf file: NULL
Startup license file: NULL
Next startup license file: NULL
Startup patch package: NULL
Next startup patch package: NULL
对目录进行操作
操作项目 | 命令 | 说明 |
---|---|---|
查看当前所处的目 录 | pwd | - |
改变当前所处的目 录 | cd | - |
显示目录中的文件 和子目录的列表 | dir | - |
创建目录 | mkdir | - |
操作项目 | 命令 | 说明 |
---|---|---|
删除目录 | rmdir | ● 被删除的目录必须为空 目录。● 目录被删除后,无法从 回收站中恢复,原目录 下被删除的文件也彻底 从回收站中删除。 |
对文件进行操作
操作项目 | 命令 | 说明 |
---|---|---|
显示文件的内容 | **more ** filename | - |
拷贝文件 | copy source-filename destination-filename | ● 在拷贝文件前,确保存 储器有足够的空间。● 若目标文件名与已经存 在的文件名重名,将提 示是否覆盖。 |
移动文件 | move source-filename destination-filename | 若目标文件名与已经存在 的文件名重名,将提示是 否覆盖。 |
重新命名文件 | rename old-name new- name | - |
压缩文件 | zip source-filename destination-filename | - |
解压缩文件 | unzip source-filename destination-filename | - |
操作项目 | 命令 | 说明 |
---|---|---|
删除文件 | delete filename | 此命令不能删除目录。须知如果使用参数 /unreserved, 则删除后的文件不可恢复。 |
恢复删除的文件 | undelete filename | 执行delete命令(不带/unreserved参数)后,文 件将被放入回收站中。可 以执行此命令恢复回收站 中被删除的文件。 |
彻底删除回收站中 的文件 | reset recycle-bin filename | 需要永久删除回收站中的 文件时,可进行此操作。 |
#访问ftp服务器,
<HUAWEI>ftp 192.168.56.200
Trying 192.168.56.200 ...
Press CTRL+K to abort
Connected to 192.168.56.200.
220 Xlight FTP 3.9 ▒▒▒▒...
User(192.168.56.200:(none)):ftpuser #用户名
331 ▒▒Ҫ▒▒▒▒ ftpuser
Enter password: #密码
230 ▒▒¼▒ɹ▒
[ftp] #进入ftp
#下载ftp服务器上文件到本地
[ftp]get filename
#将本地文件上传到ftp服务器
[ftp]put filename
#可以dir 查看文件目录
通过 FTP命令进行文件操作
操作项目 | 命令 | 说明 |
---|---|---|
改变服务器上的 工作路径 | cd | - |
操作项目 | 命令 | 说明 |
---|---|---|
改变服务器的工 作路径到上一级 目录 | cdup | - |
显示服务器工作 路径 | pwd | - |
显示或者改变客 户端的工作路径 | lcd | 与****pwd****不同的是, ****lcd*命令执行 后显示的是客户端的本地工作 路径,而*pwd****显示的则是远端 服务器的工作路径。 |
在服务器上创建 目录 | mkdir | 创建的目录可以为字母和数字 等的组合,但不可以为<、>、?、\、:等特殊字符。 |
在服务器上删除 目录 | rmdir | - |
显示服务器上指 定目录或文件的 信息 | dir | ● ****ls*命令只能显示出目录/文件 的名称,而*dir****命令可以查看 目录/文件的详细信息,如大 小,创建日期等。● 如果指定远程文件时没有指 定路径名称,那么系统将在 用户的授权目录下搜索指定 的文件。 |
删除服务器上指 定文件 | delete | - |
上传单个或多个 文件 | put 或者mput | ● ****put****命令是上传单个文件。● ****mput****命令是上传多个文件。 |
下载单个或多个 文件 | get或者mget | ● ****get****命令是下载单个文件。● ****mget****命令是下载多个文件。 |
配置传输文件的 数据类型为ASCII 模式或二进制模 式 | ascii | 二选一● 缺省情况下,文件传输方式 为ASCII模式。● 传输文本文件使用ASCII方 式,传输程序、系统软件、 数据库文件等使用二进制模 式。 |

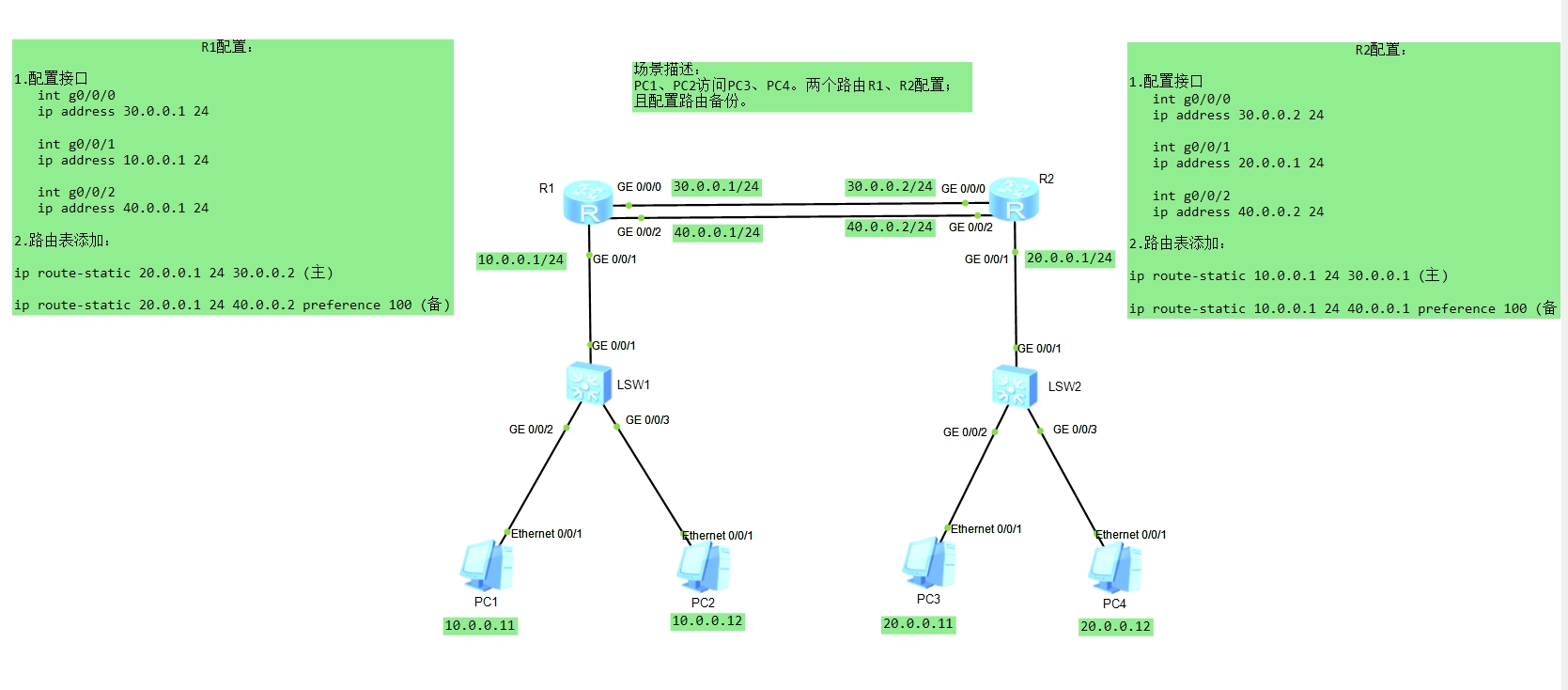

#命令
ip route-static [目标地址] [掩码] [下一跳地址]
#如果配置两条目标相同的地址,但下一跳地址不同,就会使这两条等价静态路由将数据进行负载分担,如下配置:
ip route-static 20.0.0.1 24 30.0.0.2
ip route-static 20.0.0.1 24 40.0.0.2
#除非设置优先级(preference),那么这两条就变成备份,如下配置:
ip route-static 20.0.0.1 24 30.0.0.2
ip route-static 20.0.0.1 24 40.0.0.2 preference 100

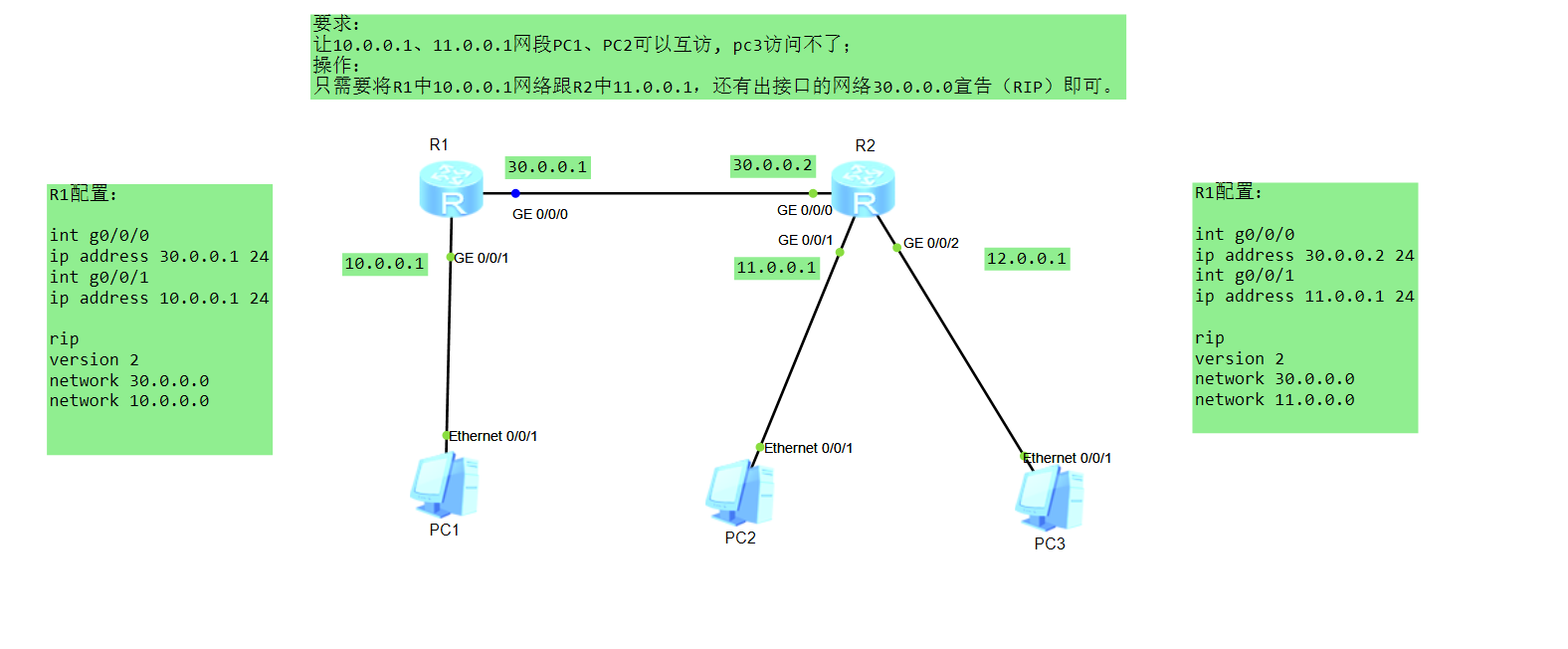

#命令
[R1]rip
[R1-rip-1]version 2 #rip版本
[R1-rip-1]network [接口的网络地址] #比如192.168.1.1/24 那么网络地址就是192.168.1.0,或者只要包含192.168.1.1/24地址的网络地址就行了.
#查看路由表
[R1]dis ip routing-table
#创建OSPF
[R1] ospf router-id 1.1.1.1 //创建进程号为1,Router ID为1.1.1.1的OSPF进程
[R1-ospf-1] area 0 //创建area 0区域并进入area 0视图
[R1-ospf-1-area-0.0.0.0] network 192.168.0.0 0.0.0.255 //配置area 0所包含的网段跟反掩码
#重启ospf进程
<R1>reset ospf process
#修改优先级(priority),路由中选举DR,BDR优先级条件;如果默认都不设置,那么RouterID排序进行选举
[R1-GigabitEthernet0/0/0]ospf dr-priority 100 //priority是基于接口的,所以必须进入接口视图设置priority值,越大越优先,
#修改接口的cost开销值,在路由状态链中,cost值越小越优先,决定数据走哪条线路
[R1-GigabitEthernet0/0/0]ospf cost 5 //
#查看路由邻居状态表
[R1]dis ospf peer brief
OSPF Process 1 with Router ID 1.1.1.1
Peer Statistic Information
----------------------------------------------------------------------------
Area Id Interface Neighbor id State
0.0.0.0 GigabitEthernet0/0/0 2.2.2.2 Full
0.0.0.0 GigabitEthernet0/0/0 3.3.3.3 Full
0.0.0.0 GigabitEthernet0/0/0 4.4.4.4 Full
----------------------------------------------------------------------------
#查看DR、BDR信息表
[R1]dis ospf interface
OSPF Process 1 with Router ID 1.1.1.1
Interfaces
Area: 0.0.0.0 (MPLS TE not enabled)
IP Address Type State Cost Pri DR BDR
192.168.0.1 Broadcast DR 1 1 192.168.0.1 192.168.0.2
#查看ospf配置详细信息整体情况(可以看到进程号,路由器ID,有几个区域,区域类型,每个类型区域的数量、接口cost值、优先级Priority等)
[R1]dis ospf brief
OSPF Process 1 with Router ID 1.1.1.1
OSPF Protocol Information
RouterID: 1.1.1.1 Border Router:
Multi-VPN-Instance is not enabled
Global DS-TE Mode: Non-Standard IETF Mode
Graceful-restart capability: disabled
Helper support capability : not configured
Applications Supported: MPLS Traffic-Engineering
Spf-schedule-interval: max 10000ms, start 500ms, hold 1000ms
Default ASE parameters: Metric: 1 Tag: 1 Type: 2
Route Preference: 10
ASE Route Preference: 150
SPF Computation Count: 14
RFC 1583 Compatible
Retransmission limitation is disabled
Area Count: 1 Nssa Area Count: 0
ExChange/Loading Neighbors: 0
Process total up interface count: 1
Process valid up interface count: 1
Area: 0.0.0.0 (MPLS TE not enabled)
Authtype: None Area flag: Normal
SPF scheduled Count: 14
ExChange/Loading Neighbors: 0
Router ID conflict state: Normal
Area interface up count: 1
Interface: 192.168.0.1 (GigabitEthernet0/0/0)
Cost: 1 State: DR Type: Broadcast MTU: 1500
Priority: 1
Designated Router: 192.168.0.1
Backup Designated Router: 192.168.0.2
Timers: Hello 10 , Dead 40 , Poll 120 , Retransmit 5 , Transmit Delay 1
#查看全部路由信息
[R1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 9 Routes : 9
Destination/Mask Proto Pre Cost Flags NextHop Interface
5.5.5.5/32 OSPF 10 2 D 192.168.0.3 GigabitEthernet
0/0/0
34.0.0.0/24 OSPF 10 2 D 192.168.0.3 GigabitEthernet
0/0/0
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
127.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
192.168.0.0/24 Direct 0 0 D 192.168.0.1 GigabitEthernet
0/0/0
192.168.0.1/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
192.168.0.255/32 Direct 0 0 D 127.0.0.1 GigabitEthernet
0/0/0
255.255.255.255/32 Direct 0 0 D 127.0.0.1 InLoopBack0
#查看ospf路由表信息
[R1]dis ip routing-table protocol ospf
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : OSPF
Destinations : 2 Routes : 2
OSPF routing table status : <Active>
Destinations : 2 Routes : 2
Destination/Mask Proto Pre Cost Flags NextHop Interface
5.5.5.5/32 OSPF 10 2 D 192.168.0.3 GigabitEthernet
0/0/0
34.0.0.0/24 OSPF 10 2 D 192.168.0.3 GigabitEthernet
0/0/0
OSPF routing table status : <Inactive>
Destinations : 0 Routes : 0

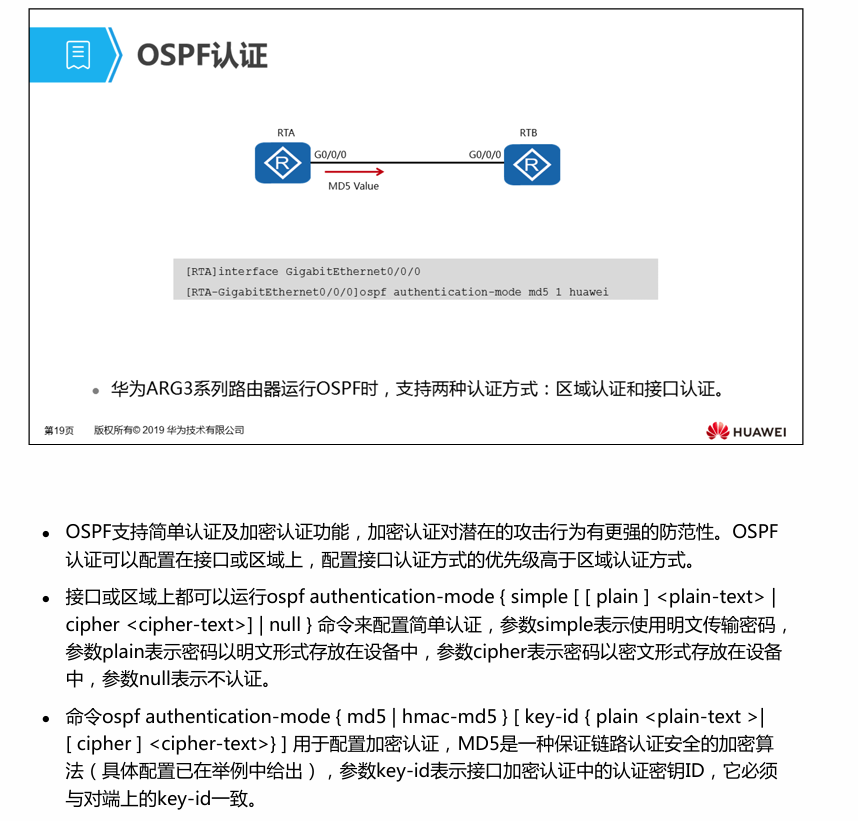

#配置命令(选其一)
[R1-GigabitEthernet0/0/0]ospf authentication-mode md5 1 chen@123.com //接口认证
[R1-ospf-1-area-0.0.0.0]authentication-mode md5 1 qwe@123.com //区域认证

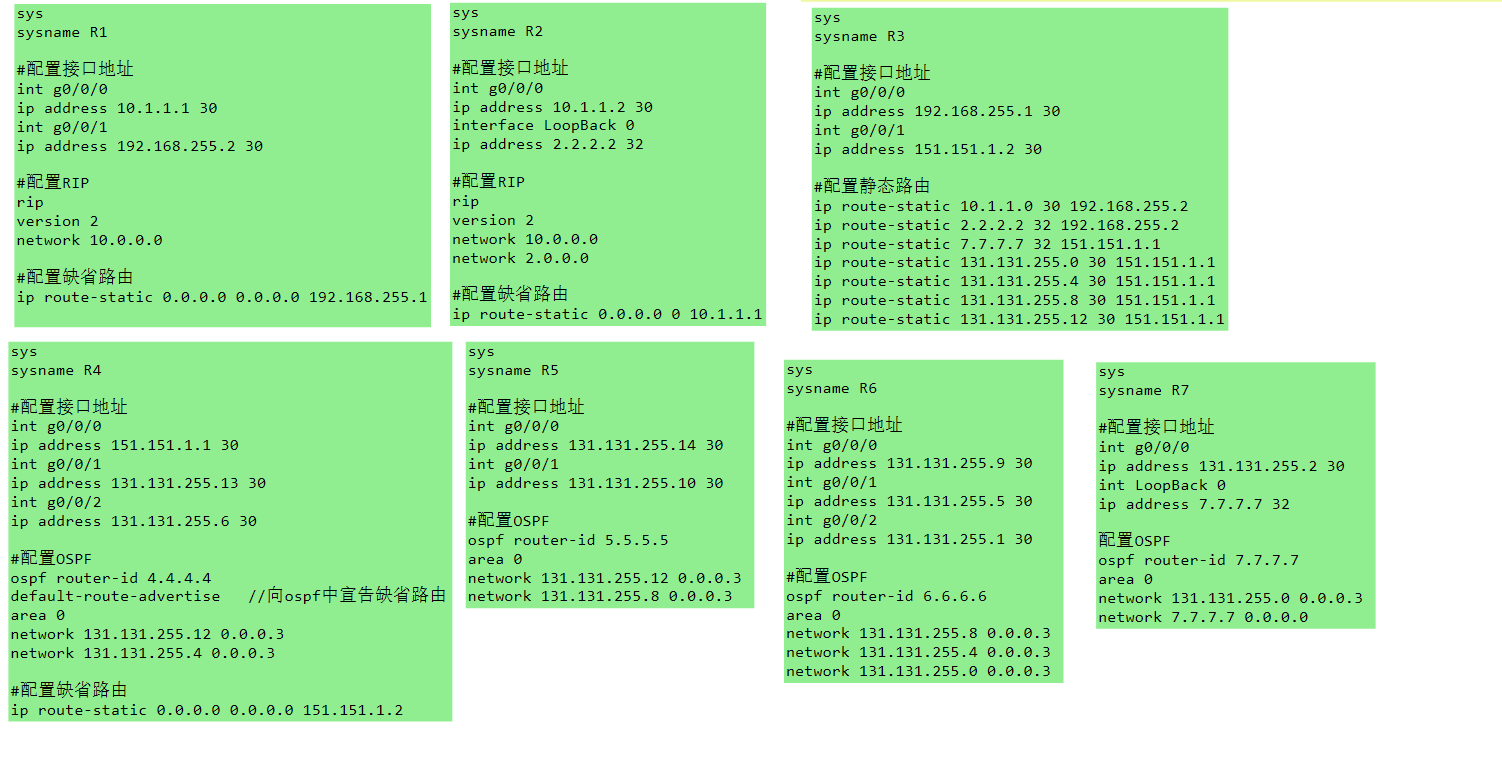

以上配置成功后测试:

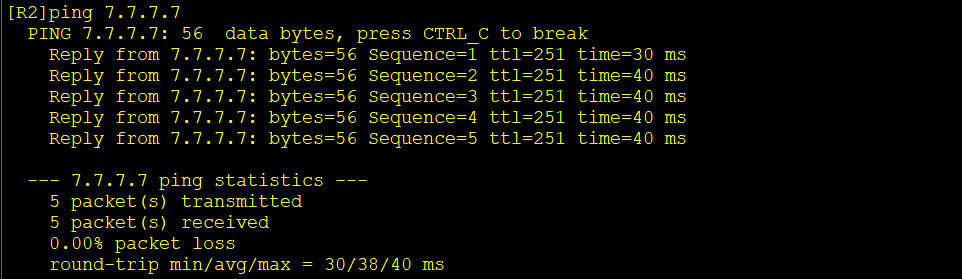

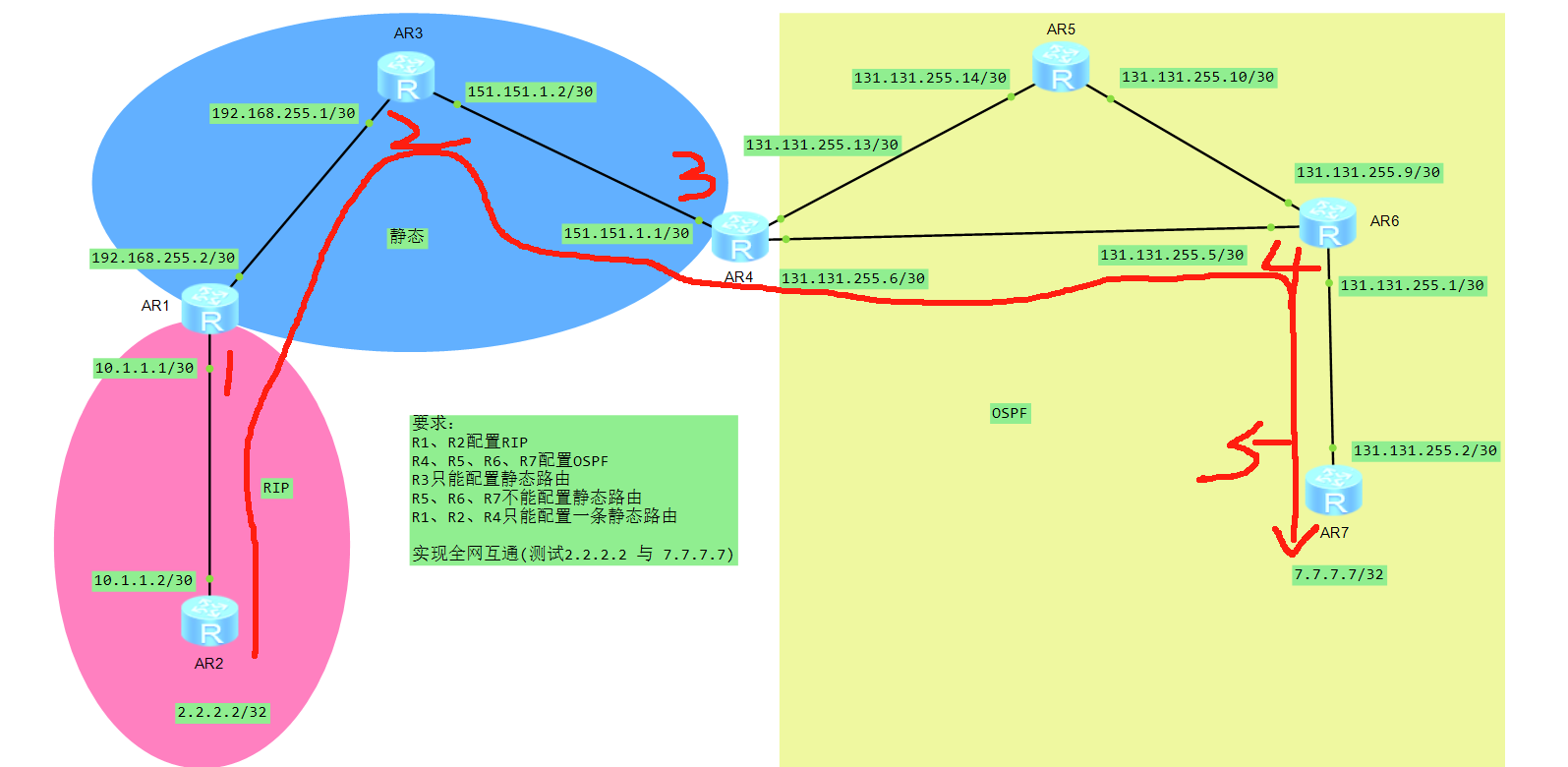

从R2中ping R7下的7.7.7.7地址
查看路由路线:
[R2]tracert 7.7.7.7
traceroute to 7.7.7.7(7.7.7.7), max hops: 30 ,packet length: 40,press CTRL_C t
o break
1 10.1.1.1 30 ms 20 ms 20 ms
2 192.168.255.1 30 ms 30 ms 20 ms
3 151.151.1.1 20 ms 30 ms 20 ms
4 131.131.255.5 40 ms 30 ms 30 ms
5 131.131.255.2 30 ms 30 ms 30 ms
##以上就是R2到7.7.7.7经过的路由

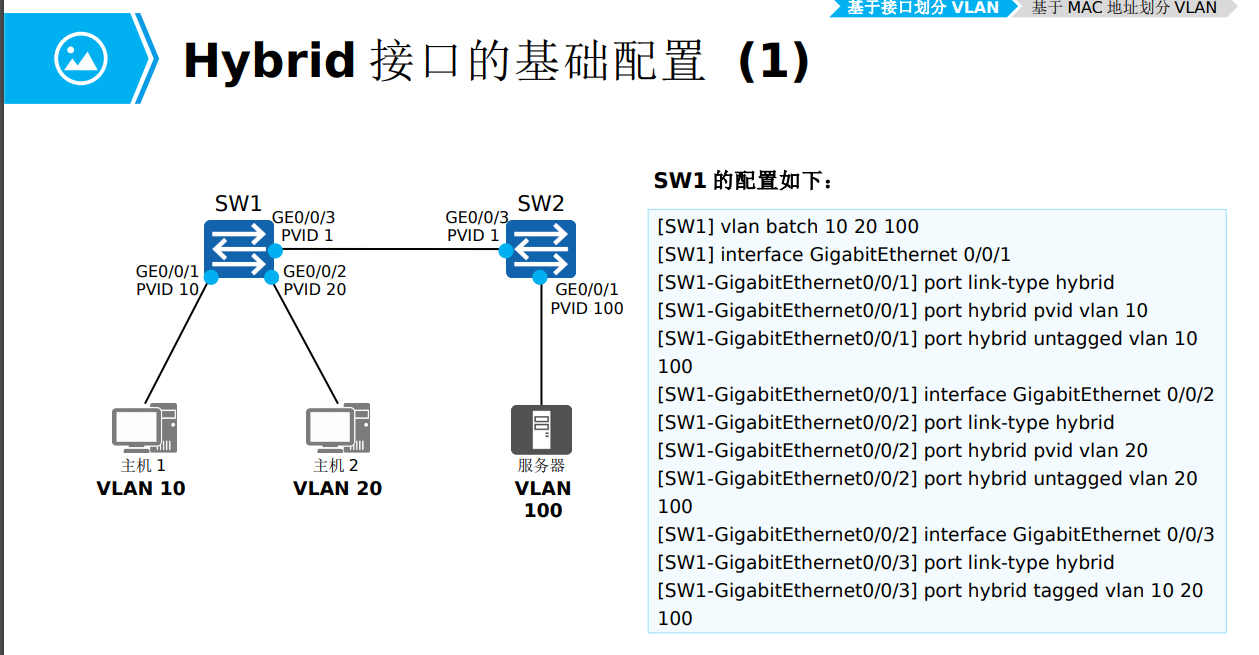

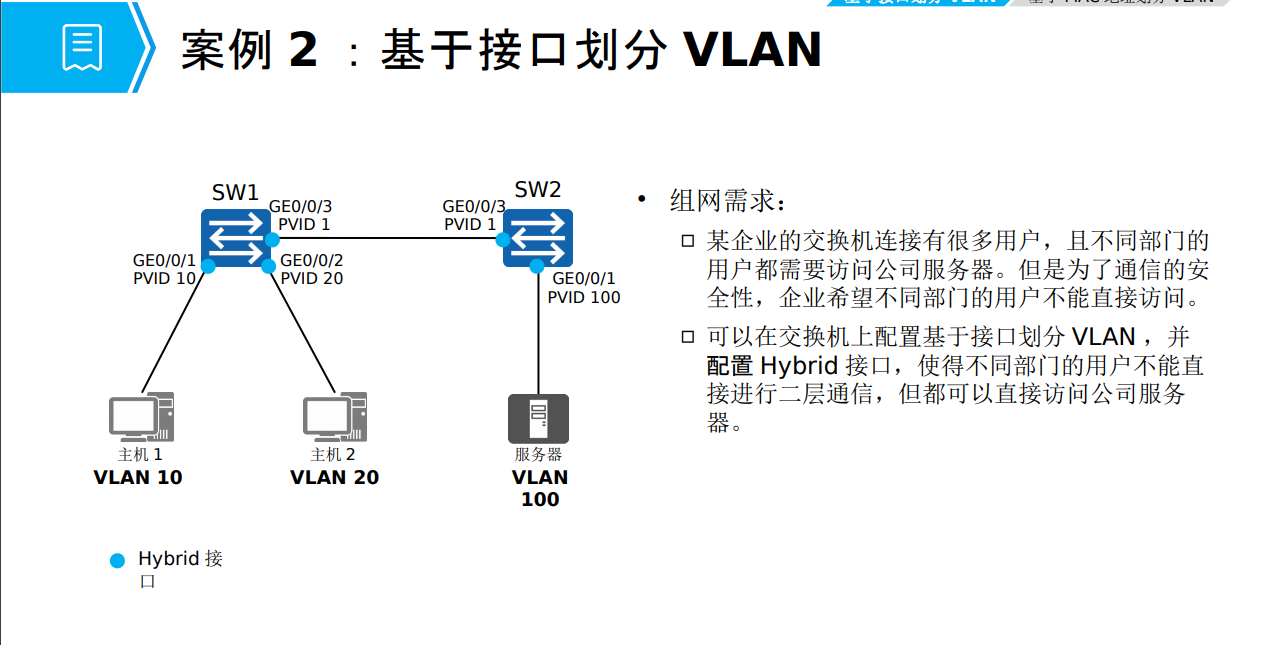

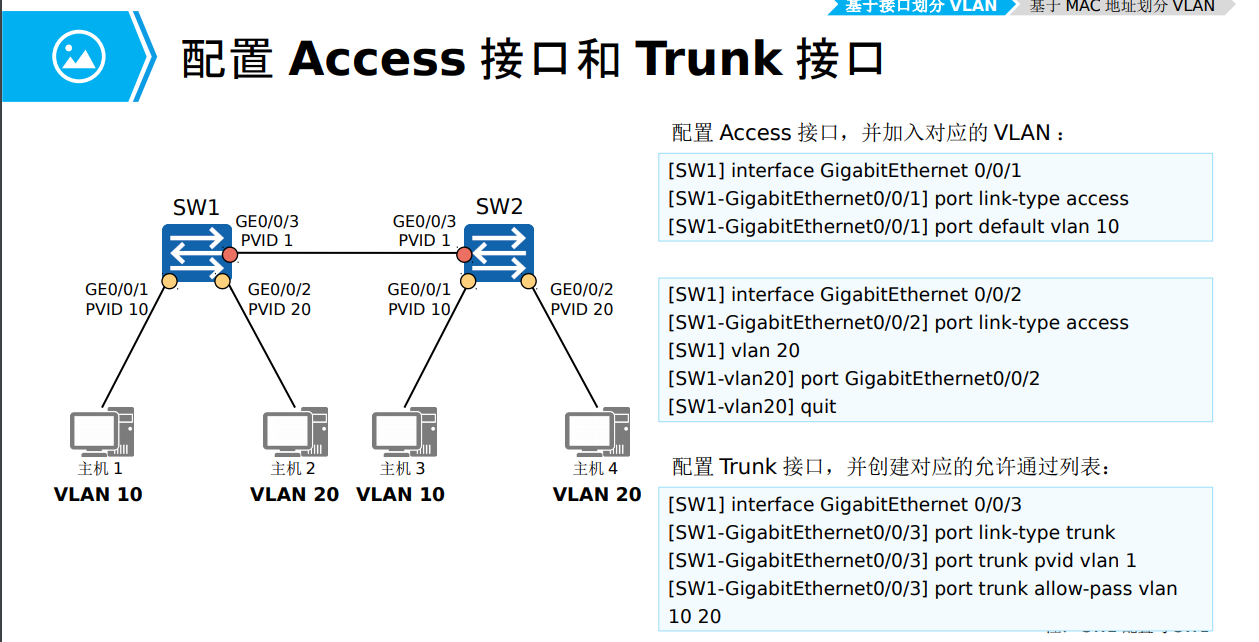

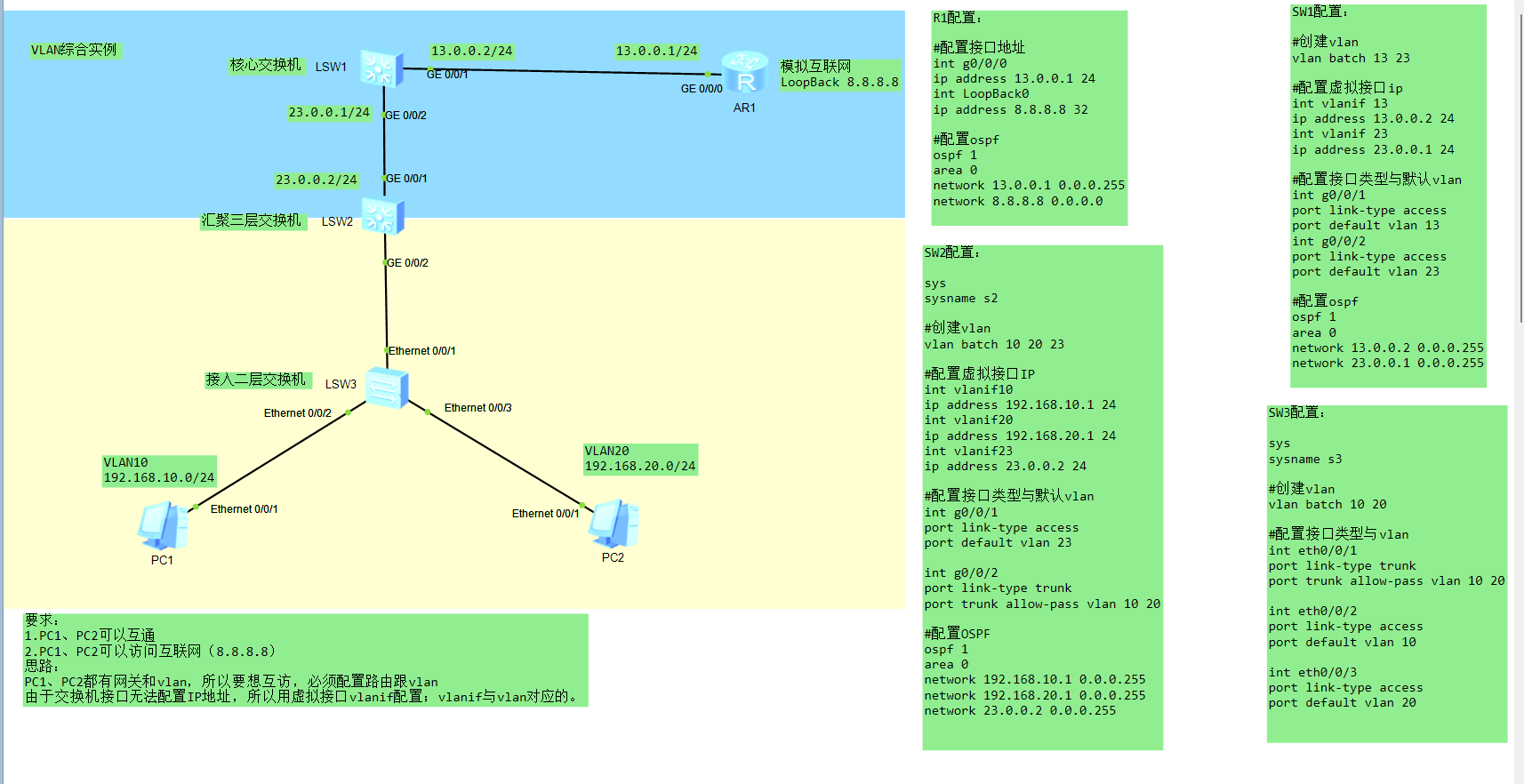

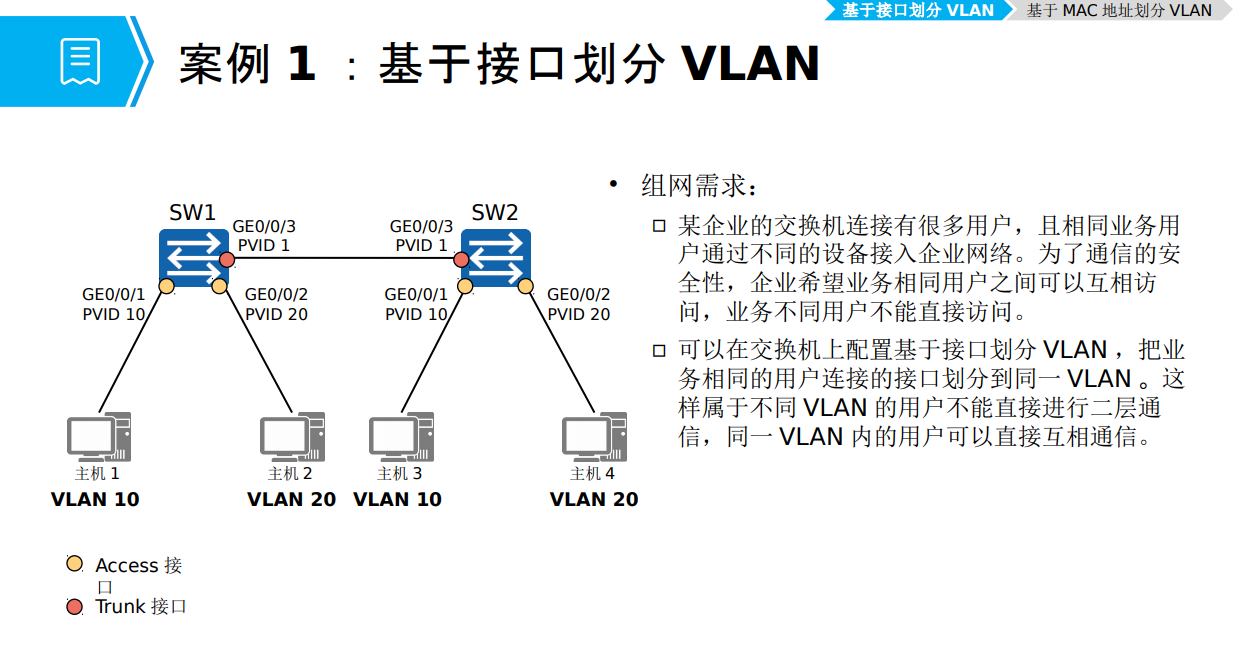

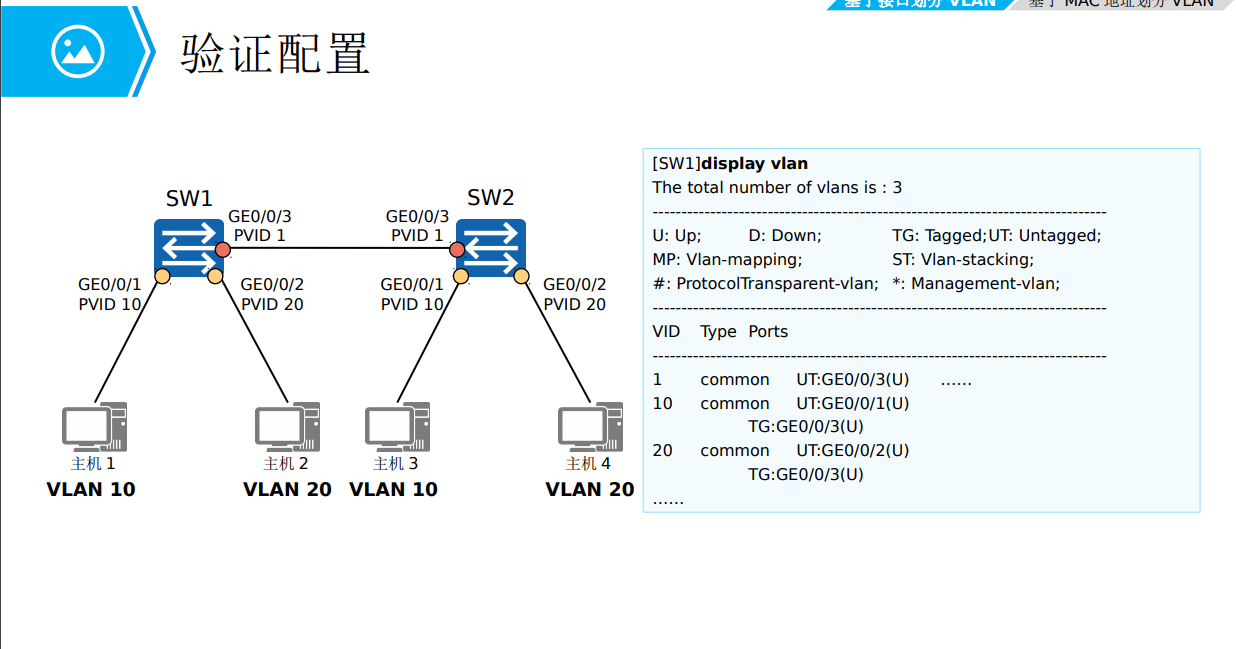

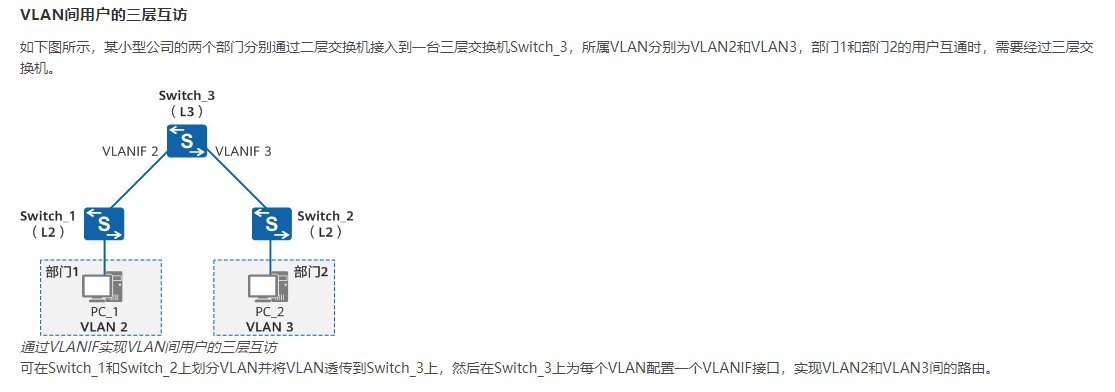

VLAN配置:
命令 | 备注 |
---|---|

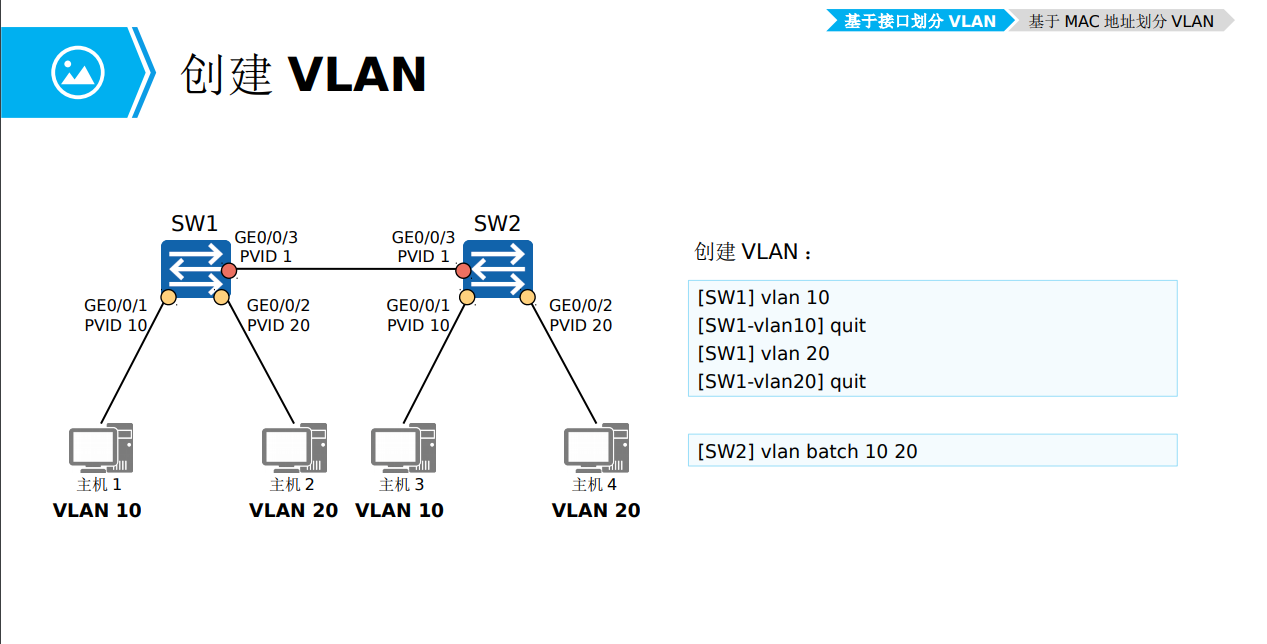

vlan 10 | 创建单个VLAN |
vlan batch 10 to 20 | 创建多个VLAN |
port link-type accessport link-type trunkport link-type hybrid | 配置接口类型简写为P L A、P L T、P L H |
port default vlan 10 | 配置access关联的VLAN/PVID,简写 P D V 10 |
port trunk allow-pass vlan 10 | 配置Trunk允许通过的VLAN,简写P L A V 10华为默认只允许VLAN1 |
port trunk pvid vlan 10 | 配置Trunk的PVID |
port hybrid tagged vlan 10port hybrid untagged vlan 10 | 配置Hybird标记VLAN(标记和剥离) |
port hybrid pvid vlan 10 | 配置Hybird的PVID |
display vlan | 验证VLAN |
display port vlan 10 | 验证VLAN |
VLAN的划分方法有多种,根据不同的场景,可以采用基于接口、MAC地址、子网、网络层协议、匹配策略方式来划分VLAN,各种VLAN划分方式的介绍及适用场景如表1所示。
表1-1 VLAN划分方式差异表
划分方式 | 简介 | 适用场景 |
---|---|---|
基于接口 | 根据交换机的接口来划分VLAN | 适用于任何大小但位置比较固定的网络 |
基于MAC地址 | 根据数据帧的源MAC地址来划分VLAN | 适用于位置经常移动但网卡不经常更换的小型网络 |
基于子网 | 据数据帧中的源IP地址和子网掩码来划分VLAN | 适用于对安全需求不高、对移动性和简易管理需求较高的场景中 |
基于网络层协议 | 根据数据帧所属的协议(族)类型及封装格式来划分VLAN | 适用于需要同时运行多协议的网络 |
基于匹配策略 | 根据配置的策略划分VLAN,能实现多种组合的划分方式,包括接口、MAC地址、IP地址等 | 适用于需求比较复杂的环境 |
其中,基于接口划分VLAN是最简单且最常用的划分VLAN的方式,而不同类型的接口上的配置方式也不相同,详细配置过程请参见VLAN的划分。
命令 | 备注 |
---|---|
vlan 10 | 创建单个VLAN |
vlan batch 10 to 20 | 创建多个VLAN |
port link-type accessport link-type trunkport link-type hybrid | 配置接口类型简写为P L A、P L T、P L H |
port default vlan 10 | 配置access关联的VLAN/PVID,简写 P D V 10 |
port trunk allow-pass vlan 10 | 配置Trunk允许通过的VLAN,简写P L A V 10华为默认只允许VLAN1 |
port trunk pvid vlan 10 | 配置Trunk的PVID |
port hybrid tagged vlan 10port hybrid untagged vlan 10 | 配置Hybird标记VLAN(标记和剥离) |
port hybrid pvid vlan 10 | 配置Hybird的PVID |
display vlan | 验证VLAN |
display port vlan 10 | 验证VLAN |
交换机支持基于接口、MAC地址、子网、网络层协议、匹配策略方式来划分VLAN,这里我们仅介绍最常用的VLAN划分方式:基于接口划分VLAN。
在设备上已经创建了VLAN的前提下,不同类型的接口加入VLAN的方法不同,如下所示:
Access接口
下面这个示例显示了如何将接口GE1/0/1配置为access接口,并将其加入VLAN 100,然后查看配置结果。
[HUAWEI] interface gigabitethernet 1/0/1
[HUAWEI-GigabitEthernet1/0/1] port link-type access
[HUAWEI-GigabitEthernet1/0/1] port default vlan 100
[HUAWEI-GigabitEthernet1/0/1] quit
[HUAWEI] display port vlan gigabitethernet 1/0/1
Port Link Type PVID Trunk VLAN List
-------------------------------------------------------------------------------
GigabitEthernet1/0/1 access 100 -
Trunk接口
执行命令interface interface-type interface-number,进入需要加入VLAN的以太网接口视图。
执行命令port link-type trunk,配置接口类型为trunk。
执行命令port trunk allow-pass vlan { { vlan-id1 [ to vlan-id2 ] } &<1-10> | all },将接口加入到指定的VLAN中。
(可选)执行命令port trunk pvid vlan vlan-id,配置Trunk接口的缺省VLAN。
说明:
当接口下通过的VLAN为接口的缺省VLAN时,该VLAN对应的报文将以Untagged方式进行转发。也就是说接口是以Untagged方式加入该VLAN的。
下面这个示例显示了如何将接口GE1/0/2配置为trunk接口,并将其加入VLAN 100,然后查看配置结果。
[HUAWEI] interface gigabitethernet 1/0/2
[HUAWEI-GigabitEthernet1/0/2] port link-type trunk
[HUAWEI-GigabitEthernet1/0/2] port trunk allow-pass vlan 100
[HUAWEI-GigabitEthernet1/0/2] quit
[HUAWEI] display port vlan gigabitethernet 1/0/2
Port Link Type PVID Trunk VLAN List
-------------------------------------------------------------------------------
GigabitEthernet1/0/2 trunk 1 1 100
Hybrid接口
执行命令interface interface-type interface-number,进入需要加入VLAN的以太网接口视图。
执行命令port link-type hybrid,配置接口类型为hybrid。
根据实际需要选择任一方式将接口加入VLAN:
(可选)执行命令port hybrid pvid vlan vlan-id,配置Hybrid接口的缺省VLAN。
下面这个示例显示了如何将接口GE1/0/3配置为hybrid接口,并将其加入VLAN 100,然后查看配置结果。
[HUAWEI] interface gigabitethernet 1/0/3
[HUAWEI-GigabitEthernet1/0/3] port link-type hybrid
[HUAWEI-GigabitEthernet1/0/3] port hybrid tagged vlan 100
[HUAWEI-GigabitEthernet1/0/3] quit
[HUAWEI] display port vlan gigabitethernet 1/0/3
Port Link Type PVID Trunk VLAN List
-------------------------------------------------------------------------------
GigabitEthernet1/0/3 hybrid 1 100
命令 | 备注 |
---|---|
stp mode {mstp | stp | rstp} | 调整STP的模式,默认MSTP |
stp priority 4096 | 调整BID优先级值,0~61440,步长为4096的倍数 |
stp root primary / secondary | 自动修改优先级,指定主/备根桥 |
stp pathcost-standard{ dot1d-1998 | dot1t | legacy } | 配置计算路径开销值得标准 |
开销标准: | legacy标准:cost=1~200000,华为私有802.1d标准:cost=1~65535802.1t标准:cost=1~200000000,默认 |
stp cost 10 | 修改STP开销 |
stp port priority 144 | 修改PID优先级,0~240,步长为16的倍数 |
display stp brief | 显示STP配置信息和参数 |
display stp int g0/0/1 | 显示接口上的STP信息 |
在一个复杂的网络中,网络规划者由于冗余备份的需要,一般都倾向于在设备之间部署多条物理链路,其中一条作主用链路,其他链路作备份。这样就难免会形成环形网络,若网络中存在环路,可能会引起广播风暴和MAC桥表项被破坏。
网络规划者规划好网络后,可以在网络中部署STP协议预防环路。当网络中存在环路,STP通过阻塞某个端口以达到破除环路的目的。如下图所示,当前网络中存在环路,RouterA、SwitchA、SwitchB、SwitchC和SwitchD都运行STP,通过彼此交互信息发现网络中的环路,并有选择的对某个端口进行阻塞,最终将环形网络结构修剪成无环路的树形网络结构,从而防止报文在环形网络中不断增生和无限循环,避免设备由于重复接收相同的报文造成处理能力下降。
配置STP功能组网图
采用以下思路配置STP功能:
在处于环形网络中的交换设备上配置STP基本功能,包括:
配置环网中的设备生成树协议工作在STP模式。
配置根桥和备份根桥设备。
配置端口的路径开销值,实现将该端口阻塞。
使能STP,实现破除环路,包括:
设备全局使能STP。
除与终端设备相连的端口外,其他端口使能STP。
配置STP基本功能
配置环网中的设备生成树协议工作在STP模式
# 配置RouterA的生成树协议工作模式为STP。SwitchA、SwitchB、SwitchC、SwitchD的配置和RouterA类似,详见配置文件。
<Huawei> system-view
[Huawei] sysname RouterA
[RouterA] stp mode stp
配置根桥和备份根桥设备
# 配置RouterA为根桥。
[RouterA] stp root primary
# 配置SwitchA为备份根桥。
[SwitchA] stp root secondary
配置端口的路径开销值
说明 :
端口路径开销值取值范围由路径开销计算方法决定,这里选择使用华为私有计算方法为例,配置被阻塞的端口的路径开销值为200000。
如实际场景中的交换机设备为非华为设备,请遵循“同一网络内所有交换设备的端口路径开销应使用相同计算方法”的原则进行配置。配置其他计算方法,请查阅STP路径开销列表。
# 配置RouterA的端口路径开销缺省值的计算方法为华为私有计算方法。SwitchA、SwitchB、SwitchC、SwitchD的配置和RouterA类似,详见配置文件。
[RouterA] stp pathcost-standard legacy
# 配置SwitchC和SwitchD的Eth0/0/4路径开销值为200000。
[SwitchC] interface Ethernet0/0/4
[SwitchC-Ethernet0/0/4] stp cost 200000
[SwitchC-Ethernet0/0/4] quit
[SwitchD] interface Ethernet0/0/4
[SwitchD-Ethernet0/0/4] stp cost 200000
[SwitchD-Ethernet0/0/4] quit
使能STP,实现破除环路
将与PC机相连的端口去使能STP
# 将交换机设备SwitchC上和PC相连的端口去使能STP。SwitchD的配置和SwitchC类似,详见配置文件。
[SwitchC] interface ethernet 0/0/2
[SwitchC-Ethernet0/0/2] stp disable
[SwitchC-Ethernet0/0/2] quit
[SwitchC] interface ethernet 0/0/3
[SwitchC-Ethernet0/0/3] stp disable
[SwitchC-Ethernet0/0/3] quit
设备全局使能STP
# 设备RouterA全局使能STP。
[RouterA] stp enable
# 为其他交换机设备配置全局使能STP。
除与终端设备相连的端口外,其他端口使能STP
# 设备RouterA的接口Eth2/0/0和Eth2/0/1使能STP。SwitchA、SwitchB、SwitchC、SwitchD的配置和RouterA类似,详见配置文件,除与终端设备PC相连的端口外,其他端口使能STP。
[RouterA] interface ethernet 2/0/0
[RouterA-Ethernet2/0/0] stp enable
[RouterA-Ethernet2/0/0] quit
[RouterA] interface ethernet 2/0/1
[RouterA-Ethernet2/0/1] stp enable
[RouterA-Ethernet2/0/1] quit
# 等待35秒,在RouterA上执行display stp brief命令,端口Eth2/0/0和Eth2/0/1在生成树计算中被选举为指定端口,端口状态为Forwarding。
[RouterA] display stp brief
MSTID Port Role STP State Protection
0 Ethernet2/0/0 DESI FORWARDING NONE
0 Ethernet2/0/1 DESI FORWARDING NONE
# 在SwitchA上执行display stp brief命令,端口Eth0/0/1被选举为根端口,Eth0/0/2和Eth0/0/3被选举为指定端口,端口状态均为Forwarding。
[SwitchA] display stp brief
MSTID Port Role STP State Protection
0 Ethernet0/0/1 ROOT FORWARDING NONE
0 Ethernet0/0/2 DESI FORWARDING NONE
0 Ethernet0/0/3 DESI FORWARDING NONE
# 在SwitchB上执行display stp brief命令,端口Eth0/0/1被选举为根端口,Eth0/0/2和Eth0/0/3被选举为指定端口,端口状态均为Forwarding。
[SwitchB] display stp brief
MSTID Port Role STP State Protection
0 Ethernet0/0/1 ROOT FORWARDING NONE
0 Ethernet0/0/2 DESI FORWARDING NONE
0 Ethernet0/0/3 DESI FORWARDING NONE
# 在SwitchC上执行display stp brief命令,端口Eth0/0/1被选举为根端口,端口状态为Forwarding;端口Eth0/0/4被选举为指定端口,端口状态均为Discarding。
[SwitchC] display stp brief
MSTID Port Role STP State Protection
0 Ethernet0/0/1 ROOT FORWARDING NONE
0 Ethernet0/0/4 DESI DISCARDING NONE
# 在SwitchD上执行display stp brief命令,端口Eth0/0/1被选举为根端口,端口状态为Forwarding;端口Eth0/0/4被选举为指定端口,端口状态均为Discarding。
[SwitchD] display stp brief
MSTID Port Role STP State Protection
0 Ethernet0/0/1 ROOT FORWARDING NONE
0 Ethernet0/0/4 DESI DISCARDING NONE
命令 | 备注 |
---|---|

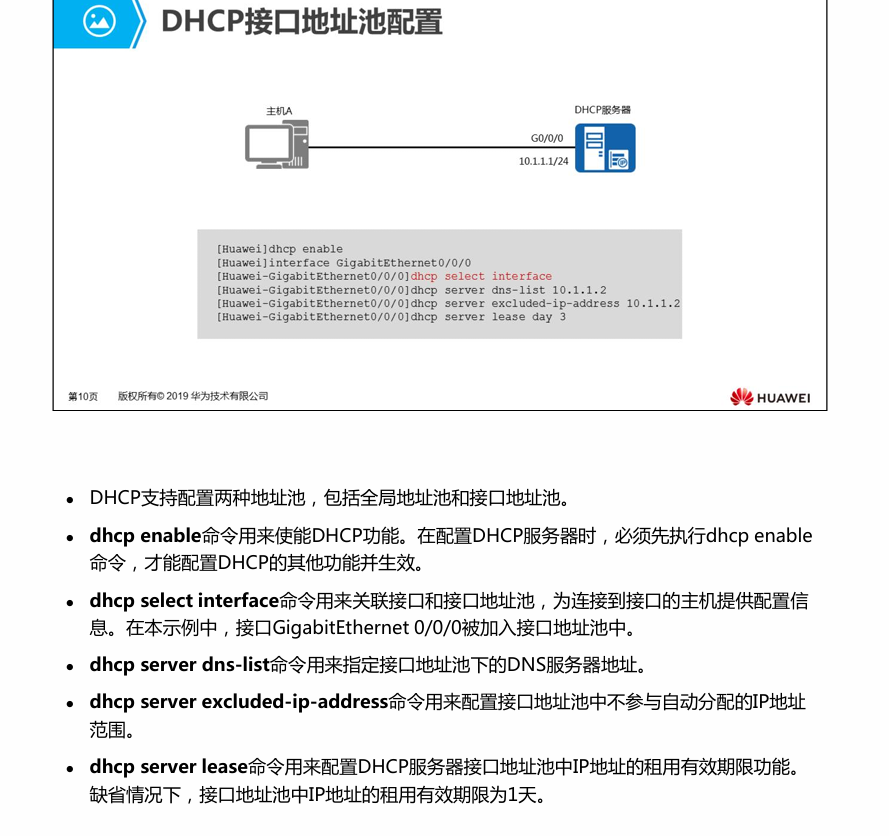

dhcp enable | 开启DHCP功能 |
interface G0/0/0 | 进入具体接口开始配置 |
dhcp selcet interface | 创建DHCP接口模式地址池 |
dhcp server dns-list 114.114.114.114 223.5.5.5 | 配置接口地址池的DNS服务器地址(可以配置多个) |
dhcp server lease day 1 hour 12 | 配置接口地址池的租期,默认1天 |
dhcp server excluded-ip-address 192.168.10.100 | 配置接口地址池排除的地址 |
dhcp server static-bind-ip-address 192.168.10.100 mac-address xxxx.xxxx.xxxx | 配置静态绑定 |
dhcp select globa | 创建DHCP全局模式地址池 |
ip pool RoomA | 创建全局地址池名称 |
network 192.168.10.0 mask 24 | 配置全局地址池可分配的网段地址 |
gateway-list 192.168.10.1 | 配置全局地址池的网关地址 |
dns-list 114.114.114.114 223.5.5.5 | 配置全局地址池的网关地址 |
lease day 1 hour 12 | 配置全局地址池下的租期,默认1天 |
excluded-ip-addess 192.168.10.111 | 配置全局地址池下的排除地址范围 |
dhcp select relay | 关联接口开启中继代理 |
dhcp relay server-ip192.168.10.254 | 指定DHCP服务器的地址 |

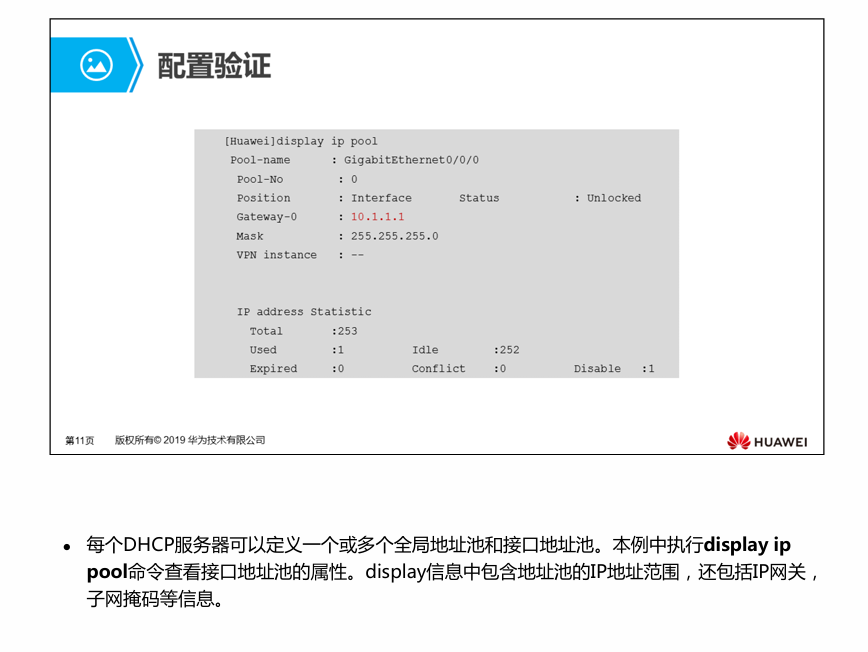

display ip pool interface vlanif10 used | 验证某接口地址池的信息 |

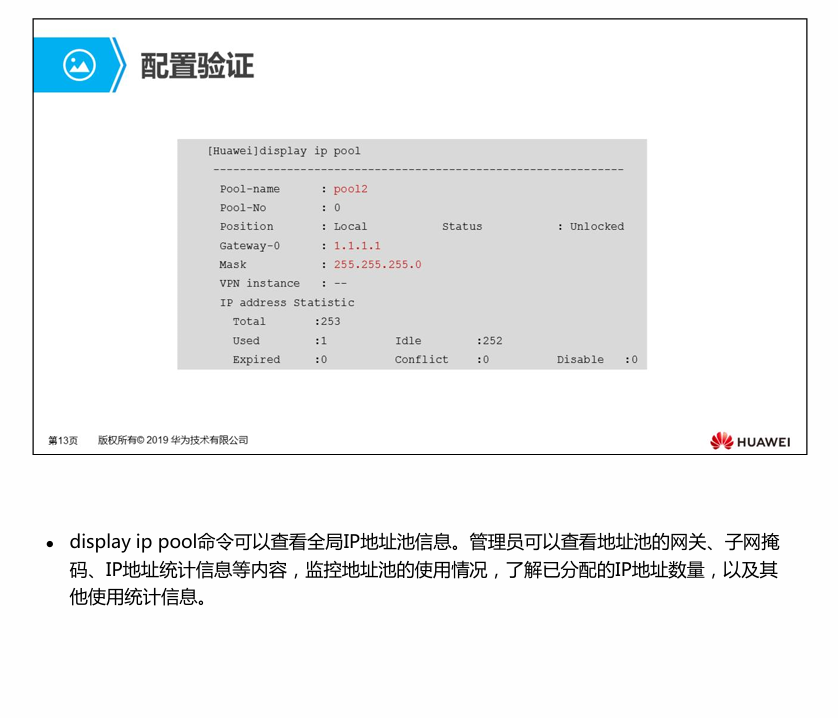

display ip pool name huawei used | 验证全局地址池的信息 |
display ip pool [interface 接口名 all] | 查看地址池的属性 |
ipconfig /release | 释放租期 |
ipconfig /renew | 重新获取 |
ACL类型:分为数字型ACL和命名ACL
数字式ACL:下列序号是比较熟悉的,对于高级的设备支持匹配的序号越多
分类 | 编号范围 | 匹配参数 |
---|---|---|
基本ACLBasic access-list | 2000~2999 | 源IP地址等 |
高级ACLAdvance access-list | 3000~3999 | 源IP地址、目标IP地址、源端口、目标端口等 |
二层ACLSpecify a L2 acl group | 4000~4999 | 源MAC地址、目标MAC地址、以太帧协议类型等 |
用户自定义ACLUser defined access-list | 5000~5999 | ipv4包头、ipv6包头、L2层包头、L4层包头等 |
命名式ACL:如果后面有名字默认就是高级ACL,如果名字后有数字那就根据数字编号来确定
例:acl name noweb(高级ACL,从3999开始倒叙编号)
acl name nochat 2266(基本ACL)
正掩码、反掩码、通配符区别:
名称 | 规则 | 作用 | 举例 | 备注 |
---|---|---|---|---|
正掩码 | 连续的1和0 | IP地址 | 255.255.255.0 | 1对应网络位,0对应主机位 |
反掩码 | 连续的1和0 | 路由协议OSPF等 | 0.0.0.255 | 0必须匹配,1无须匹配 |
通配符 | 任意的1和0 | ACL | 0.0.255.0 | 0必须匹配,1无须匹配 |
举例 | 备注 |
---|---|
192.168.0.1 0.0.0.0/0 | 匹配一个主机地址 |
192.168.0.0 0.0.0.255 | 匹配一个网段 |
192.168.0.1 0.0.0.254 | 匹配网段内奇数地址 |
192.168.0.0 0.0.0.254 | 匹配网段内偶数地址 |
x.x.x.x 255.255.255.255 | 匹配所有地址 |
ACL配置:
命令 | 配置 |
---|---|

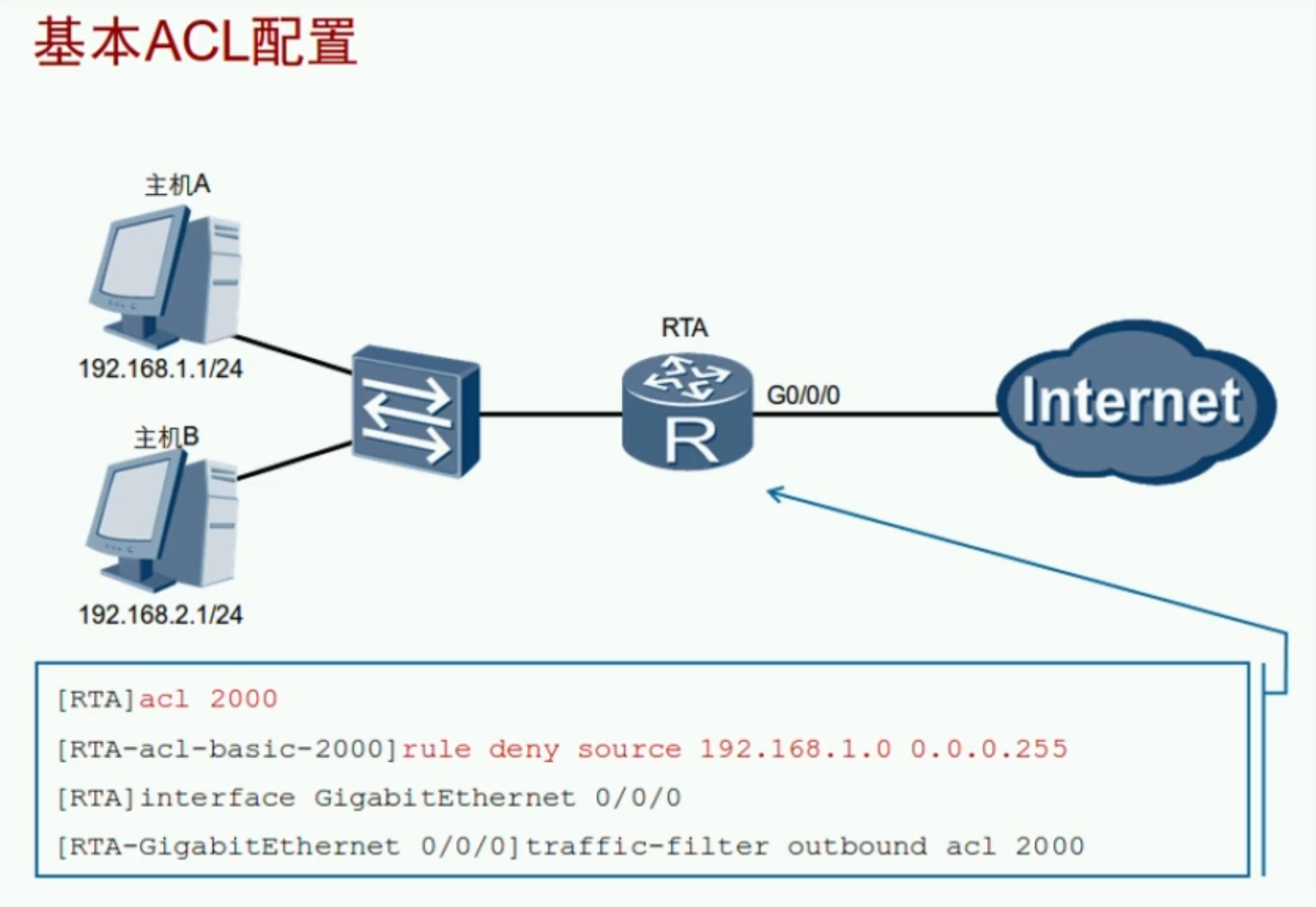

acl 2000 | 创建一个基本ACL |
rule 5 permit source 192.168.1.0 0.0.0.255rule 5 deny source 192.168.1.0 0.0.0.255 | 配置ACL的规则:允许或拒绝源地址为192.168.1.0/24网段内的所有流量 |

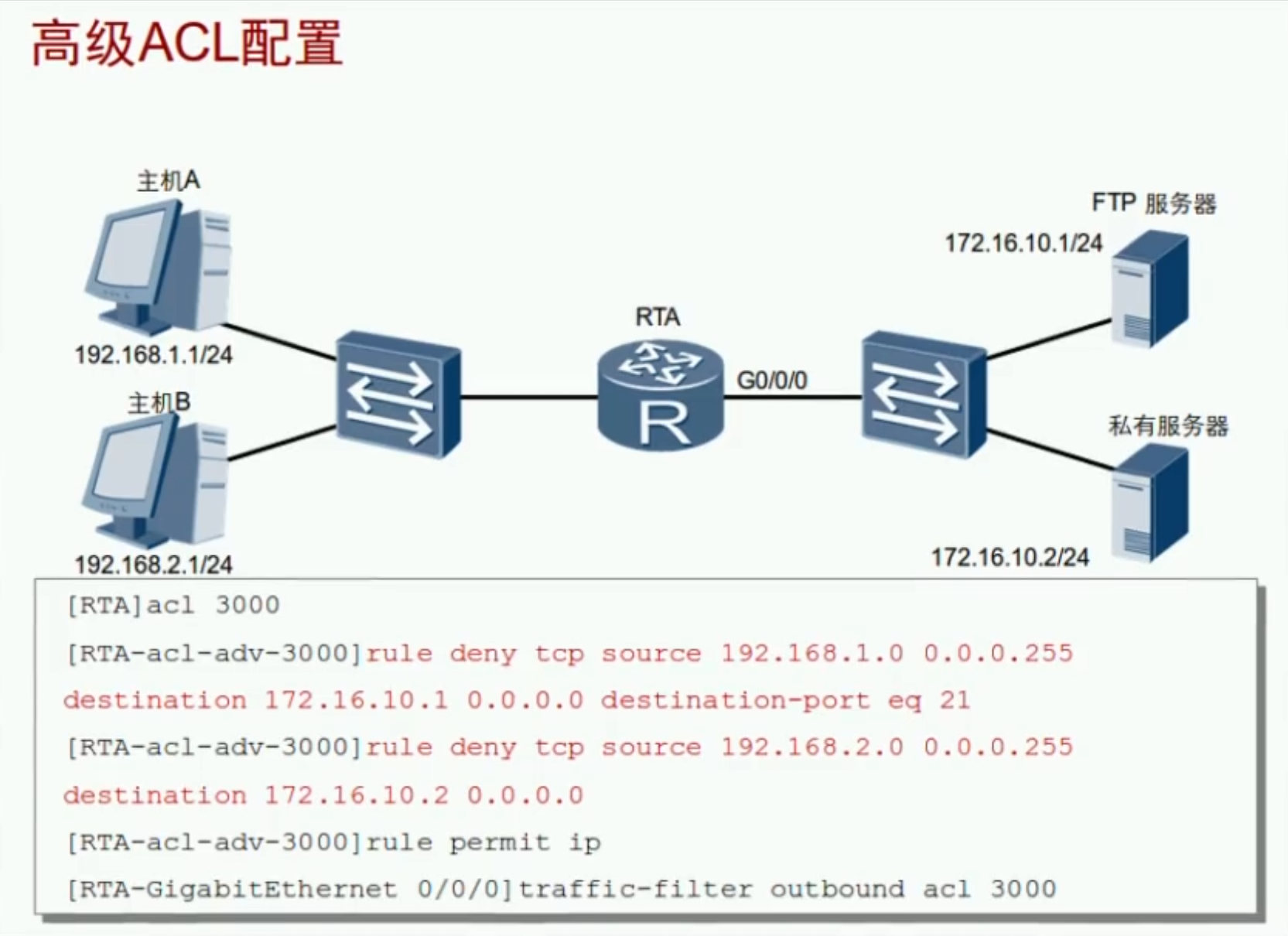

acl 3000 | 创建一个高级ACL |
rule 5 permit/deny tcp source 192.168.1.0 0.0.0.255 destination 8.8.8.8 0 destination-port eq 80 eq 等于 gt 大于 lt 小于 range 范围 | 配置ACL的规则:允许或拒绝源地址为192.168.1.0/24网段内到8.8.8.8的http流量 |
traffic-filter inbound acl 2000traffic-filter outbound acl 2000 | 在接口上调用ACL过滤流量 |
display acl 2000 | 验证ACL2000 |
display traffic-filter applied-record | 查看设备上所有基于ACL调用情况 |

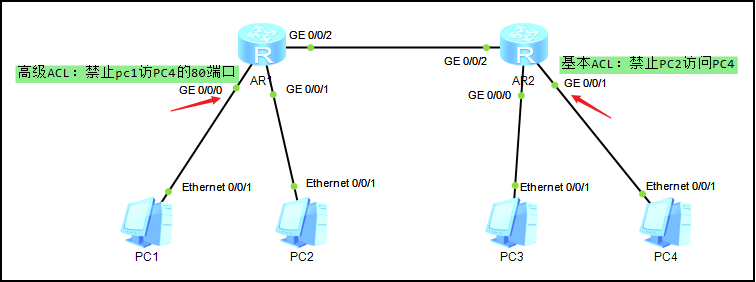

ACL调用方向建议:基本在出接口,高级在内接口
基本ACL:允许或拒绝所有协议,我只关心你从哪里来
高级ACL:我可以知道你从哪里来,到哪里去,去做什么
静态NAT实现了私有地址和公有地址的一对一映射(一对一)
一个公网IP只会分配唯一固定的内网主机
如果希望一台主机专用某个公网地址,或者想要外网访问内网服务器时,可以使用静态NAT
静态NAT不能有效缓解公网地址短缺的问题
静态NAT配置:
命令 | 备注 |
---|---|
nat static enable | 开启NAT静态功能 |
nat static global 公网地址 inside 私网地址 | 创建静态NAT |
display nat static | 验证静态NAT的配置 |
动态NAT基于地址池来实现私有地址和公有地址的转换(多对多)
动态NAT定义了地址池,规定一个范围的地址可以供主机转换
动态NAT地址池中的地址用尽后,只能等待被占用的地址被释放,其他主机才能使用它来访问公网
动态NAT也不能有效缓解公网地址短缺的问题
NAPT允许多个内部地址映射到同一个公有地址的不同端口(多对一)
NAPT(Network Address Port Translation)也称为NAT-PT或PAT 网络地址端口转换
通常适用于大型企业网络(申请多个固定的公网地址)
NAPT需要定义地址池,不能直接使用出接口的地址
有效的缓解了公网地址短缺的问题
动态NAT和PAT配置:(命令语句后不跟no-pat即为PAT模式,多对一)
命令 | 备注 |
---|---|
nat address-group 编号 公网地址范围eg:nat address-group 1 12.0.0.50 12.0.0.100 | 配置NAT地址池 |
nat outbound acl 编号address-group 编号 [no-pat]eg: nat outbound 2000 address-group 1 no pat | 关联一个ACL和一个NAT地址池(所以要先配置ACL的规则,允许哪些主机或网段可以上网)ACL用来匹配能够转换的源地址 |
no-pat | 只转换地址而不转换端口 |
nat outbound acl 编号 address-group 编号 | 配置NAPT |
display nat address-group | 查看NAT地址池配置信息 |
display nat outbound | 查看动态NAT配置信息 |
display nat session all | 查看所有NAT会话内容 |

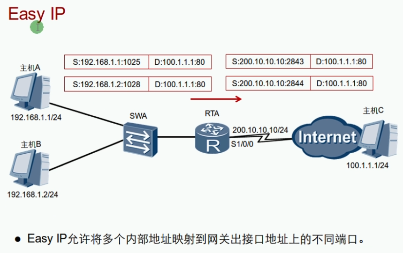

Easy IP:以出接口公网IP地址作为NAT的地址(SNAT)源端口转换
直接使用出接口的地址做转换
Easy IP适用于小规模居于网中的主机访问Internet的场景
如:家庭、小型网吧、小型办公室中,这些地方内部主机不多,出接口可以通过拨号方式获取一个临时公网IP地址
有效的缓解了公网地址紧缺和不固定的公网地址转换问题
Easy IP 与NAPT的区别
Easy IP配置:
命令 | 备注 |
---|---|
nat outbound acl 编号 | 配置Easy IP 关联出站接口和ACL |
NAT服务器=端口映射=目的端口转换(DNAT转换)
NAT服务器配置:
命令 | 备注 |
---|---|
nat server protocol tcp/udp global 公网地址 端口 inside 私网地址 端口 | 配置NAT服务器 |
nat server protocol tcp global current-interface 端口 inside 私网地址 端口 | 如果提供的服务地址=出接口地址,需要打current-interface命令,不能打公网地址 |
display nat server | 查看NAT服务器 |
eg:讲内网服务器192.168.1.1的80端口映射到公网出接口s1/0/0的8989端口上
int s1/0/0
ip add 200.10.10.2 24
nat server protocol tcp global 202.10.10.1 8989 inside 192.168.1.1 80
